FL5 - Lösung für den Flexodruck

FÜR KARTONAGENVERPACKUNGEN

FL5 Broschüre

Technologie von Weltklasse, endlose Vielseitigkeit.

Von Grund auf für die Kartonproduktion konzipiert. Wir können Ihre Nachfrage unterstützen
unabhängig von der Größe der Auflage. Um unsere Broschüre herunterzuladen, füllen Sie einfach das untenstehende Formular aus.

Name(Erforderlich)

Die vielseitigste Single-Pass-Kartonpresse, die Sie je gesehen haben.

Dieser Karton wurde in einem einzigen Durchgang mit der Edale FL5, 510mm mit Inline (FDC) Flachbettstanze hergestellt.

Kaltfolie

wurde auf den FL5 Prime über die gesamte Breite laminiert, um den Effekt von teureren Met-PET-Kartons zu erzielen.

Prägung

wird inline auf dem FDC hinzugefügt, um einen taktilen 3D-Effekt zu erzielen.

Einzigartige Uniprint

Die Farben werden mit Edales einzigartigem Uniprint-Druckkopf gedruckt, um die bestmögliche Qualität zu gewährleisten.

Karton-Ausschnitt-Lupe1

AiiR-System

(Autonomous Inking Impression and Registration) auf dem FL5 ermöglicht eine beispiellose Automatisierung und Wiederholbarkeit der Qualität und Druckgenauigkeit.

Guss & Heilung

wurde hinzugefügt, um eine Veredelung zu erzielen, die den Markenschutz erhöht und die Schachtel von anderen Produktionsmethoden abhebt.

Geschnitten, geknittert & gestrippt

Der Karton wurde schließlich geschnitten, gerillt und abgestreift, bevor er von der FDC 600 auf ein Förderband entladen wurde.

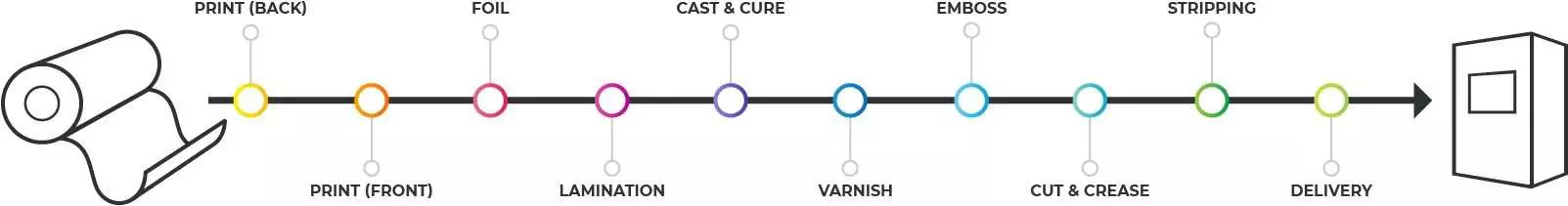

Vom Rohmaterial zum fertigen Karton in 1 Minute!

ALLES IN EINEM EINZIGEN DURCHGANG

Alles in einem einzigen Durchgang

Interessieren Sie sich für den FL5?Warum nicht eine Demo buchen?

Kommen Sie zu einer virtuellen Vorführung der FL5 Flexographic Single-Pass Carton Press

Demo buchen

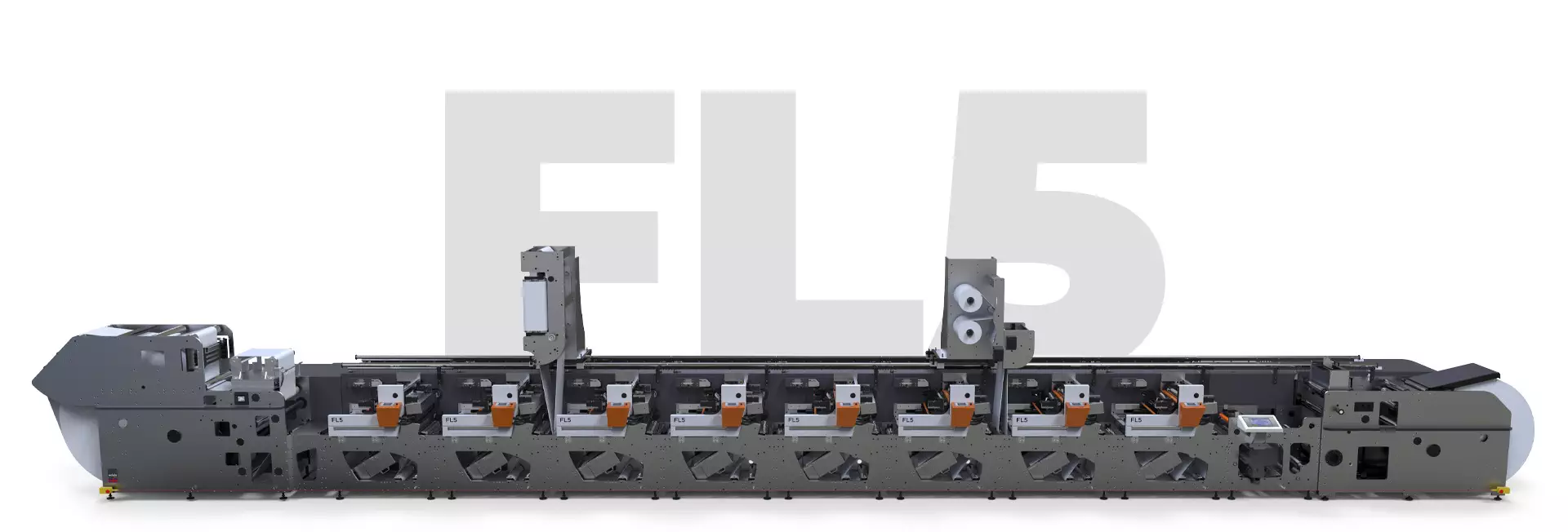

Die FL5 ist eine vielseitige und unschlagbare hochproduktive Single-Pass-Kartonanlage.

Wenn Vielseitigkeit für Ihr Unternehmen entscheidend ist, dann ist die Flexodrucklösung FL5 genau das Richtige.

Basierend auf Edales umfangreicher Erfahrung im Umgang mit verschiedenen Substraten wurden die FL5 Flexodruck- und Verarbeitungslösungen von Edale entwickelt und konstruiert, um optimale Vielseitigkeit zu bieten.

Die Möglichkeit, jedes beliebige Rollensubstrat zu verarbeiten, von dünnen Folien bis hin zu dickem Monokarton, ergibt ein vielseitiges Drucksystem, das mit verschiedenen Veredelungsoptionen konfiguriert werden kann, um eine breite Palette von Verpackungsanwendungen zu produzieren.

Die fortschrittliche Spannungssteuerung, die Automatisierung und die Benutzerfreundlichkeit ermöglichen es dem Bediener, sowohl den Druck als auch die Bedruckstoffe schnell zu wechseln.

Die konkurrenzlose Bandbreite von bis zu 700 Mikron Karton, die standardmäßig in einer Breite von 600 mm geliefert wird, ermöglicht es, mehrere Branchen mit einer Presse zu bedienen und bietet die Vielseitigkeit, die von einem immer vielfältigeren Kundenstamm gefordert wird.

Edale verfolgt bei der FL5 einen lösungsorientierten Ansatz. Sie wird von unseren Ingenieuren im eigenen Haus entwickelt und gebaut, die gerne bereit sind, die Maschinenkonfiguration oder bestimmte Module auf Ihre Bedürfnisse zuzuschneiden. Die modulare Konstruktion und die verfügbaren Endbearbeitungsoptionen können kombiniert werden, um eine echte Single-Pass-Lösung zu erhalten, unabhängig vom Produkt.

Das von Edale entwickelte kamerabasierte AiiR-System (Autonomous Inking Impression and Registration) in Verbindung mit einer unbegrenzten Auftragsspeicherung innerhalb der fortschrittlichen HMI ermöglicht einen schnellen Auftragswechsel und Wiederholbarkeit im Druck, während gleichzeitig die Möglichkeit von Bedienerfehlern reduziert wird. Diese Kombination aus Automatisierung und reduziertem Bedienereingriff bietet Ihren Kunden jedes Mal garantierte Qualität.

Der FL5 bietet Ihnen eine branchenführende Automatisierung, eine preisgekrönte, überragende Druckqualität, Optionen für die Endverarbeitung im Rotations- und Flachbettverfahren, eine robuste Konstruktion mit einem auf Ihre spezifischen Anforderungen zugeschnittenen Konzept und ist mit der neuesten Technologie zukunftssicher und aufrüstbar.

Technische Daten des Produkts

ProduktFL1 PRIMEFL3FL5FL7
Bahnbreiten (Zoll) (mm)350mm | 13.7? 430mm | 16.9?600mm | 23.6?650mm | 25.5? 760mm | 29.9? 850mm | 33.4?
Wiederholbereich (Zoll)8 ? 24? 203.2 ? 609,6 mm8 ? 24? 203.2 ? 609,6 mm10 ? 28? 254 ? 711.2mm14 ? 36? 355 ? 914mm
Materialbereich (Mikron)12 ? 350 Mikrometer 0.5 ? 14pt12 ? 450 Mikrometer 0.5 ? 18pt12 ? 700 Mikrometer 0,5 ? 27pt
Mechanische Geschwindigkeit (m/min)200 m/min | 660 ft/min200 m/min | 660 ft/min200 m/min | 660 ft/min300 m/min | 990 ft/min

BROSCHÜRE HERUNTERLADEN

FL5 IN AKTION SEHEN

RÜCKRUF ANFORDERN/EINE DEMO BUCHEN

FALLSTUDIEN ANSEHEN

Das Beste von allem als Standard

Unser Schwerpunkt liegt auf technischer Qualität, und alle unsere Pressen sind standardmäßig mit der neuesten Technologie ausgestattet.

Aiir

AiiR steht für Autonomous Inking, Impression and Register. Dabei handelt es sich um eine von Edale entwickelte Technologie, die den Prozess automatisiert und die Abhängigkeit von der Bedienperson bei der Einstellung und Regulierung verringert.

Mehr erfahren

UniPrint

Konsistenter Druck in hoher Qualität, unabhängig von der Wiederholungsgröße.

Mehr erfahren

Wellenlose Doppelservo-Drucktechnologie

Die echte, wellenlose Servo-Antriebstechnologie sorgt für Präzision und Konsistenz beim Drucken.

Mehr erfahren

Gearless Impression

Kein Zahnradgeflecht garantiert eine außergewöhnliche Druckqualität und einen großen Bedruckstoffbereich.

Mehr erfahren

Jumbo-Entspannung

1,5 m (60" ) Jumbo-Abwickler mit optionalem 2", 6" und 12" Dorn und Rollenlift mit Touchscreen-Steuerung.

Mehr erfahren

Setzen & Vergessen Eindruck

Automatically setAnilox-to-Plate Impression ensures uniform ink coverage across the plate without over impressing.

Mehr erfahren

On-the-fly-Einrichtung

Die Farbe ändert sich, während Sie noch in der Produktion sind.

Mehr erfahren

Vorregistrierung

Positioniert den Druckzylinder automatisch in die richtige Position, wenn der Auftrag abgerufen wird.

Mehr erfahren

Kurzer Webpfad

Minimiert den Abfall und maximiert die Effizienz.

Mehr erfahren

Automatische Registrierung

Sorgt für Registergenauigkeit und gleichbleibende Druckqualität.

Mehr erfahren

Elektronisches Längen- und Seitenregister

Die elektronische Positionierung des linearen und seitlichen Registers bereitet die Maschine für das EZ REG-Upgrade vor.

Mehr erfahren

Modularer Aufbau

Bauen Sie die Maschine so, dass sie Ihren Anforderungen entspricht.

Mehr erfahren

Auftragsspeicherung / Auftragsabruf HMI

Unbegrenzter Auftragsspeicher, speichert und ruft alle auftragsspezifischen Maschineneinstellungen und Produktionsdaten ab.

Mehr erfahren

QC-Tintensystem

Farbwechsel in weniger als 90 Sekunden.

Mehr erfahren

Interessieren Sie sich für den FL5?Warum nicht eine Demo buchen?

Kommen Sie zu einer virtuellen Vorführung der FL5 Flexographic Single-Pass Carton Press

Demo buchen
Edale FDC-510

AiiR

AiiR + EZ Reg oder AVT Reg Systeme verwenden Kameratechnologie, um sowohl das Liner- als auch das Seitendruckregister autonom einzustellen und während des gesamten Laufs zu überwachen.

Mehr erfahren

Edale FDC-510

VOLLROTATIONSSTANZE

Hochbelastbare servogesteuerte Rotationsstanzstation.

Mehr erfahren

Edale FDC-510

EMBELLISHMENT

Es gibt eine Reihe von Veredelungsmöglichkeiten, die Ihr Produkt zum Leben erwecken.

Mehr erfahren

Edale FDC-510

FLACHBETT-HEISSFOLIE

Heißfolienprägung.


Edale FDC-510

FL5 SICHERHEIT

Siebdruck Kratzer Auto/Folie/Hologramme Sicherheit.


Edale FDC-510

HEISSFOLIENSTATION

Rotierende Heißfolienstation.

Mehr erfahren

Edale FDC-510

FDC 600

Flachbettstanze für Kartons mit Bahnzuführung.

Mehr erfahren

Edale FDC-510

AVT-INSPEKTION & REGISTRIERUNGSKONTROLLE

100% Inspektion.

Mehr erfahren

Edale FDC-510

SCHIENENSYSTEM

Bewegliches Schienensystem.

Mehr erfahren

Edale FDC-510

Etiketten-Pack

Schienenmontiertes Delam/Relam, Turnbar, Kaltfolie und Laminierung für die Verzierung von Etiketten.

Mehr erfahren

Edale FDC-510

VLS Querschneider

Die elektronische Einstellung der Bogen- und Perforationslänge macht mehrere Werkzeugsätze überflüssig.

Mehr erfahren

Edale FDC-510

LED-HÄRTUNG

Die LED-Härtungstechnologie reduziert den Gesamtstromverbrauch um bis zu 75%.

Mehr erfahren

Edale FDC-510

ABWEICHENDER ABGABETISCH

Das Verteilersystem ermöglicht die Trennung der Kartons, um den Abfall zu minimieren.

Mehr erfahren

Edale FDC-510

IR-TROCKNUNG

Infar Red Drying ist eine indirekte Methode zur Trocknung von Tinte auf Wasserbasis.

Mehr erfahren

Edale FDC-510

HEISSLUFTTROCKNUNG

Heißlufttrocknung.

Mehr erfahren

Edale FDC-510

NON-STOP-ABWICKLUNG (BUTT-SPLICER)

Ein Stoßspleiß verbindet zwei Bahnen miteinander, typischerweise das Ende einer auslaufenden Rolle mit dem Anfang einer anderen.

Mehr erfahren

Edale FDC-510

PRE CONDITONER

Vorbereitung vor dem Druck, d.h. Erwärmung der Platte.


Edale FDC-510

LUFTSCHACHTADAPTER

Erhältlich in 3, 6 und 12 Zoll.


Edale FDC-510

WEB CLEANER

Einseitig oder doppelseitig.

Mehr erfahren

Edale FDC-510

KÜHLROLLEN


Edale FDC-510

DE LOCKEN OPTIONEN

ez mount

EZ Mount Plattenhalterung

Der EZ Mount gewährleistet eine korrekte, genaue Montage, eine einfache Vorregistrierung, die Konsistenz und eine hohe Druckqualität gewährleistet.

Mehr erfahren

EZ-Ladewagen

EZ-Wagen

Zusatzwagen für EZ DIE Magnetwerkzeuge.

Mehr erfahren

Anilox-Reiniger

Anilox-Reiniger

Ultra-Schall-Rasterreinigung.

Mehr erfahren

Edale FDC-510

Plattenschneider

Schnelles und genaues Schneiden der Platten vor der Montage.

Mehr erfahren
Automatischer Splicer

AUTOMATISCHER SPLEISSER & NON-STOP-AUFWICKLUNG

In der Summe führt dies zu einer deutlich höheren Produktivität, einer besseren Qualitätskontrolle und weniger Abfall.

Mehr erfahren

EZ-Bank

EZ-Bank

Aufbewahrung für bis zu 4 EZ DIE Magnetwerkzeuge.

Mehr erfahren

Edale FDC-510

EZ Slitter

Aufwickel- und Kontrollmaschine für Etikettenschneider.

Mehr erfahren

Tellerreiniger

Tellerreiniger

Waschen der Platten vor der Lagerung.

Mehr erfahren

Aktualisierung des Musterpakets

Musterpackung anfordern
